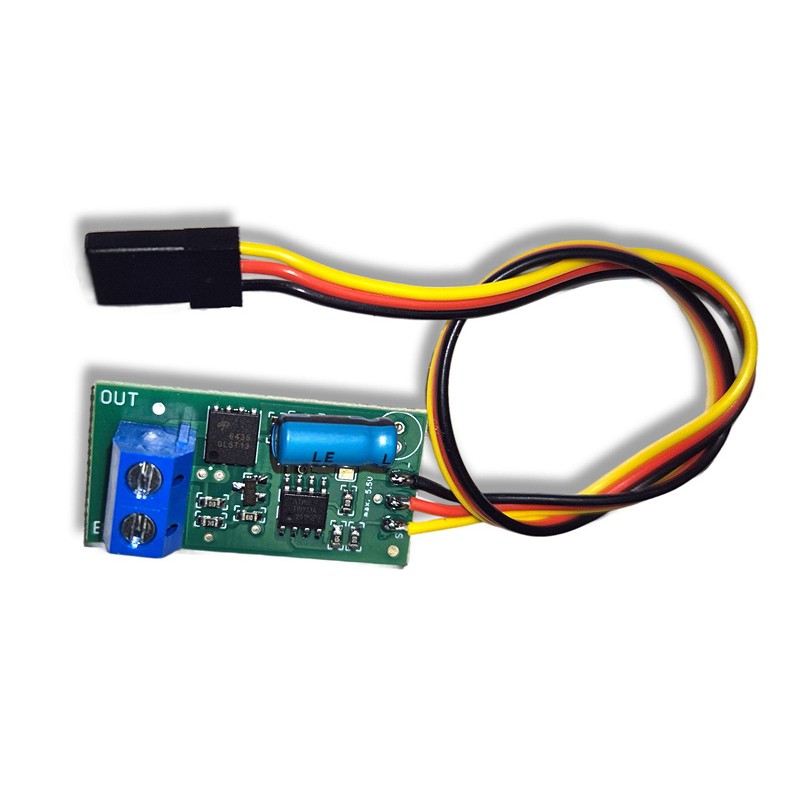

Włącznik RC 1CH (v3.5) On-Off / PWM

Jednokanałowy włącznik RC (Rc Switch)

Włącznik umożliwia załączanie dowolnych odbiorników za pomocą aparatury. Szeroki zakres napięć oraz duży prąd stwarza wiele możliwości wykorzystania włącznika w modelach zdalnie sterowanych.

Stosowany jest często do załączania świateł nawigacyjnych w łódkach zanętowych. W przypadku konfiguracji do pracy w trybie PWM umożliwia płynną regulację mocy oświetlenia.

• W trybie ON-OFF (domyślnie) wyjście załączane jest po przekroczeniu impulsu około 1450us a odłączane gdy długość impulsu spadnie poniżej 1300us. Załączenie urządzenia sygnalizowane jest jasną diodą LED. W przypadku utraty sygnału z odbiornika RC, bądź jego niepoprawnej charakterystyki następuje wyłączanie urządzenia (np. oświetlenia).
• W trybie PWM minimalna moc załączana jest po przekroczeniu impulsu około 1150us, maksymalna po osiągnięciu 1800us. Załączenie urządzenia sygnalizowane jest jasną diodą LED. W przypadku utraty sygnału z odbiornika RC, bądź jego niepoprawnej charakterystyki następuje wyłączanie urządzenia (np. oświetlenia).

W przeciwieństwie do wcześniejszych wersji w tej załączanie wyjścia następuje po stronie "plusa" zasilania.

W przypadku załączania odbiorników indukcyjnych (przekaźniki, cewki, elektromagnesy) konieczne jest dołączenie diody zabezpieczającej między styki OUT+ a MASĘ (katoda ["pasek"] do OUT+, równolegle do cewki)

Dane techniczne:

• Napięcie zasilania części cyfrowej: 3,2 - 5,5 V
• Napięcie zasilania części wykonawczej: 3,5 - 30 V
• Dopuszczalny prąd: 5A ciągły, 8A chwilowy (do 60 sek.) - (przy zasilaniu części cyfrowej min. 5V), 15A impulsowo - (przy zasilaniu części cyfrowej min. 5V)
• Waga (wraz z przewodami): 9g
• Wymiary: 36mm x 18mm x 4mm, (36mm x 18mm x 14mm - ze złączem ARK)
