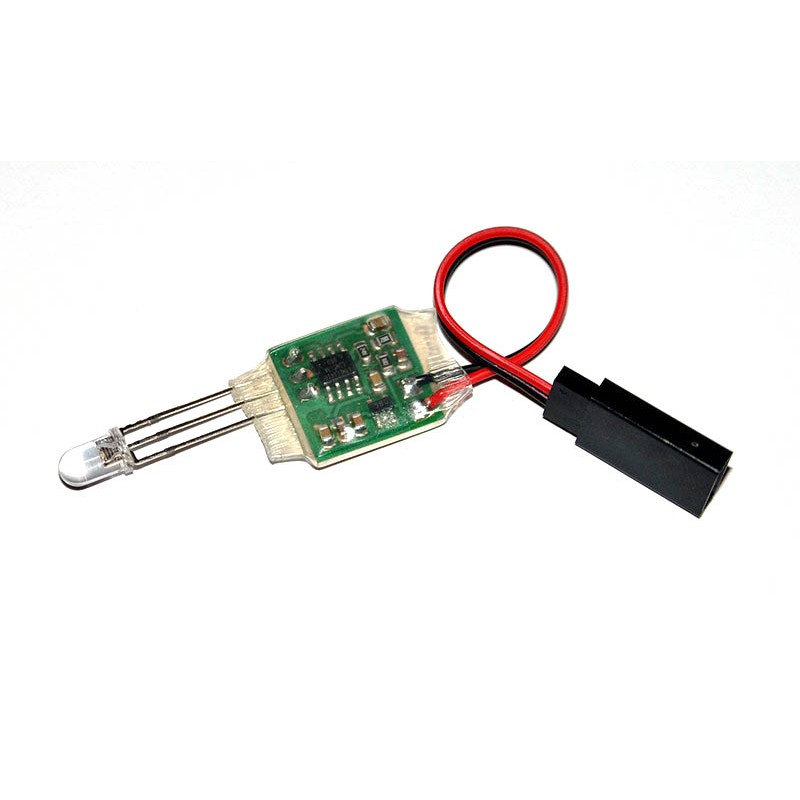

Wskaźnik napięcia zasilania MOSFET

Sygnalizator umożliwia kontrolowanie napięcia zasilania modeli zdalnie sterowanych. Głównie przeznaczony jest do zabudowy w łódkach zanętowych, ale z powodzeniem może zostać użyty do wszelkich urządzeń zasilanych akumulatorami kwasowymi (12V), żelowymi (12V) czy LiPo (3S). Minimalne wymiary umożliwiają montaż nawet w ciasnych obudowach.

Napięcia sygnalizowane są jasną, dwukolorową diodą LED. Jeżeli po podłączeniu zasilania napięcie przekracza 10,5V zapala się, na ok. 15 sekund, dioda zielona, sygnalizująca gotowość pracy urządzenia. Jeżeli napięcie utrzymuje się na poziomie powyżej 10,5V co około 15 sekund, ta sama dioda zapala się na około 1 sekundę. Przy napięciu między 10,5V a 10V zielona dioda stale miga. Od 10V do 9,5V miga dioda czerwona, która jest ostrzeżeniem o prawie całkowitym rozładowaniu akumulatora. Poniżej 9,5V czerwona dioda świeci światłem ciągłym.

Podłączenie:

przewód czerwony: + (plus zasilania),
przewód czarny: - (minus zasilania).

Odwrotne podłączenie spowoduje uszkodzenie urządzenia!

Dane techniczne:

• Napięcie zasilania: max 15,5V
• Dokładność pomiaru: ±2%
• Pobór prądu: <3mA (przy zgaszonej diodzie), <20mA (przy zapalonej diodzie)
• Waga (wraz z przewodami): 3g
• Wymiary: 15mm x 15mm x 3mm
