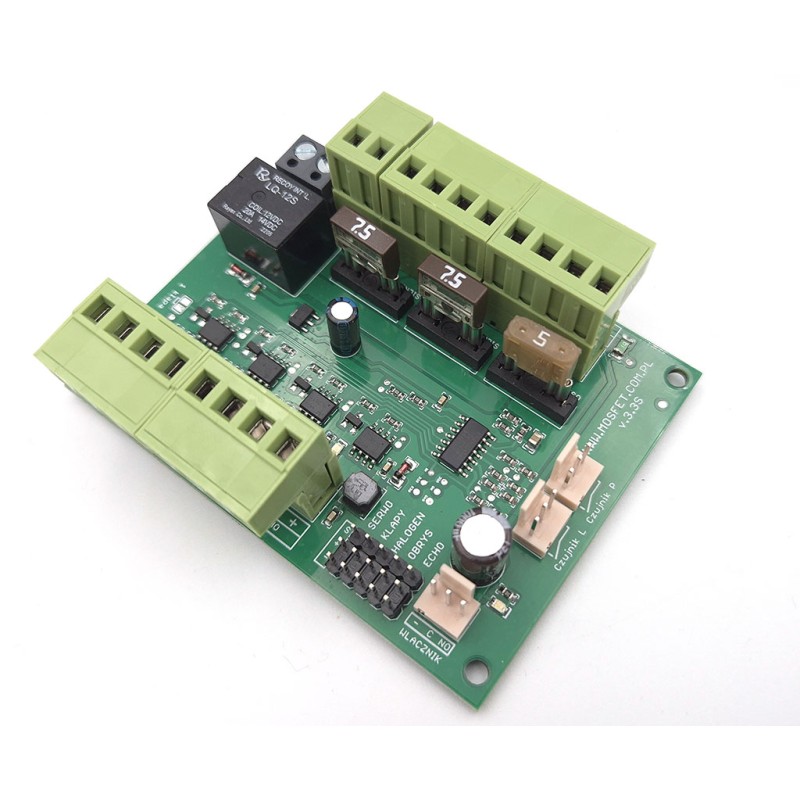

Płyta główna 3.3 Serwo (złącza TGB)

Nowa płyta w wersji v.3.3 to następca znanej i popularnej płyty v.2.4. W obecnej wersji dokonaliśmy szeregu zmian i ulepszeń.

• filtr przeciwzakłóceniowy w torze echosondy
• dostosowanie do pracy z niezależnymi czujnikami otwarcia klap
• osobne gniazdo włącznika
• kondensator dużej pojemności w torze zasilana odbiornika
• mniejsze wymiary

W tej wersji płyty dodano możliwość dołączenia zewnętrznych czujników otwarcia klap. Jeśli chcesz mieć pewność, że sygnalizacja klap załączy się kiedy klapa fizycznie się otworzy, możesz skorzystać z czujników otwarcia klap (mechanicznych, kontaktronowych, etc.).

Właściwości płyty:

• włącznik RC oświetlenia głównego (tzw. halogen) - płynne załączanie i wyłączanie oraz płynna regulacja mocy,
• włącznik RC oświetlenia nawigacyjnego (tzw. obrysowe) - z płynną regulacją mocy, możliwa konfiguracja z trybu PWM do trybu ON/OFF,
• włącznik RC echosondy z filtrem LC,
• sygnalizacja niskiego napięcia zasilania - możliwość konfiguracji dla baterii Pb jak i LiIon(domyślnie). Istnieje także możliwość zaprogramowania dowolnego progu napięcia
• przekaźnik główny,
• bezpieczniki płytkowe (samochodowe) zintegrowane z płytą,
• sygnalizacja otwarcia klap - osobno dla lewej jak i prawej klapy, możliwość zastosowania zewnętrznych czujników
• bezpiecznik polimerowy w obwodzie włącznika,

Płyty zakupione po 28.03.2026 posiadają zmodyfikowane oprogramowanie, zmieniono:

• zmieniony sposób odczytu sygnałów z odbiornik - zastosowano filtr medianowy + EMA
• nieblokujący odczyt sygnałów z odbiornika - nie spowalnia działania żadnych funkcji płyty
• dodanie priorytetów załączania i sygnalizacji (ważność wg kolejności priorytetów: sygnalizacja klap, napięcie zasilania, oświetlenie obrysowe, halogen, echo)
• płynne załączanie i wyłączanie oświetlenia
• jeśli 20 sekund po uruchomieniu płyty nie odebrano poprawnego sygnału sterowania klap, płyty przechodzi automatycznie w tryb "czujniki" wykrywania stanu klap.

Schemat podłączenia włącznika do płyty:

Jeśli zastosowano wyłącznik bez podświetlenia do załączenia płyty, wystarczy zewrzeć styki "C" i "NO"

- Filtr przeciwzakłóceniowy w torze echosondy skutecznie eliminuje zakłócenia w torze zasilania, co przekłada się na stabilne i pewne odczyty echosondy
- Kondensator dużej pojemności w obwodzie 5V (BEC) odbiornika niweluje skoki napięcia często występujące podczas nagłych lub szybkich ruchów serw klap czy zwiększonego poboru prądu z BEC
- W nowych płytach istnieje możliwość skonfigurowania dowolnego napięcia zadziałania sygnalizacji zbyt niskiego napięcia akumulatorów, osobno dla baterii Pb jak i akumulatorów LiIon. Wybór typu bateri, możliwość pracy halogenu w trybie PWM i On/OFF, łagodne zapalanie i gaszenie świateł obrysowych i halogenu.

Dane techniczne:

• typ złącz: TGB (wpinane),
• napięcie zasilania: 8V - 15V,
• pobór prądu: <100mA,
• dokładność sygnalizatora napięcia: 2%,
• częstotliwość PWM włącznika świateł nawigacyjnych i światła głównego: ok. 500Hz,
• dopuszczalny prąd włącznika świateł nawigacyjnych: 3A ciągły,
• dopuszczalny prąd włącznika światła głównego: 3A ciągły,
• dopuszczalny prąd włącznika echosondy: 3A ciągły,
• dopuszczalny prąd włącznika echosondy: 3A ciągły,
• dopuszczalny prąd wyjść wysokoprądowych (SilnikL + SilnikP + Osprzęt): 20A,
• napięcie sygnalizacji spadku napięcia: 10.5V Pb, 9.5V LiIon
• wymiary: 65 x 85 mm
• waga: ok. 70 g.
