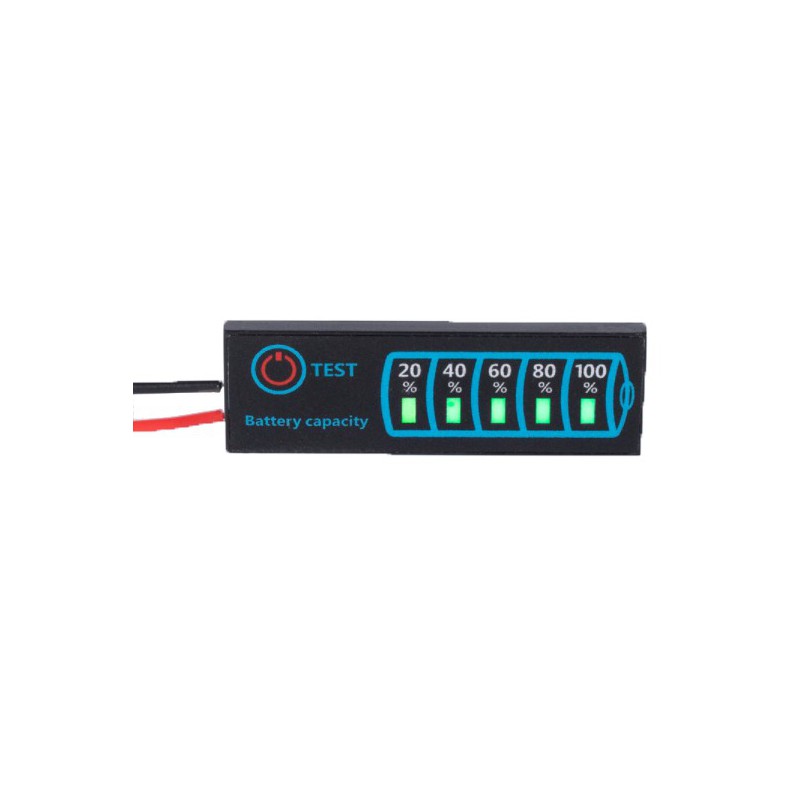

Wskaźnik zasilania uniwersalny LiIon, Pb

Ledowy wskaźnik zasilania DC 5-30V 12V/24V akumulatorów litowo-jonowych, litowo-polimerowych, ołowiowych, kwasowych, AGM, żelowych

• prąd podczas pracy: <10mA
• napięcie zasilania: DC 5 V - 30 V
• typ wskazania: wskaźnik LED
• odświeżanie: 500 ms
• wymiary: 46 mm * 15 mm * 3.4 mm

Wskaźnik LED wyświetla różne kolory dla różnych typów baterii:

• Czerwone światło = bateria litowa (li-ion, li-pol)
• Zielone światło = bateria litowo-żelazowo-fosforanowa
• Żółte światło = akumulator kwasowo-ołowiowy (agm, żelowy)

Ustawienie funkcji:

1. naciśnij i przytrzymaj klawisz (przycisk) przez 2 sekundy, aby przejść do trybu ustawień: dioda trybu (typ baterii 1) miga, a dioda wyboru jest włączona (L1-L4); Krótko naciśnij przycisk, aby wybrać typ baterii.
2. aby potwierdzić typ baterii naciśnij i przytrzymaj przycisk przez 2 sekundy. Typ baterii zapali się światłem ciągłym a zacznie migać wybór cel/napięcia (L1-L4)
3. wciskaj przycisk, aby ustawić ilość cel lub napięcie baterii. Szczegółowe informacje znajdują się w w poniższej tabeli.
4. po wybraniu napięcia naciśnij i przytrzymaj klawisz przez 2 sekundy, aby zapisać dane i powrócić do wyświetlania stanu baterii (lub poczekaj 5 sekund, aby automatycznie powrócić do normalnej pracy)
5. W trybie ustawień, jeśli nie wciśnięto przycisku przez 5 sekund, nastąpi automatyczny powrót do normalnej pracy

• Domyślne wskaźnik zaprogramowany jest na baterię litowo-polimerową 3S (11.1V).
• W normalnym stanie wyświetlania, jeśli w ciągu 10 sekund nie zostanie naciśnięty przycisk, wskaźnik automatycznie się wyłączy i przejdzie do trybu niskiego zużycia energii. Gdy produkt jest wyłączony, naciśnij krótko przycisk, aby go włączyć i wyświetlić stan akumulatora.

Opis panelu wyświetlacza LED w trybie ustawień:
